PHNIX地源熱泵帶熱回收(水路循環)在別墅中的應用
一、引言
隨著經濟的高速發展和人們生活水平的提高，對供熱和空調的需求快速增長，對室內外環境質量的要求也不斷提高，供熱，制冷的方式越來越多樣化。從可持續發展的角度看，采暖，空調用能必須提高能源利用效率，努力尋找可以再生的能源。地源熱泵就是一種節能環保型的空調冷熱源.
二、工程概述
本工程位于“市府后花園”、金星大道與銀杉路交會處的東南側，緊靠市政府新址，更沿清山秀水的“湘江風光帶”的玫瑰園別墅;建筑面積為約350㎡，空調面積為186㎡，總設計冷負荷為37.2KW，熱負荷為14.9KW，根據計算，選用PHNIX地下環路式地源熱泵(帶熱回收)中央空調，型號為PWSRW130S-HGL，機組制冷量為40KW,制熱量為31.5KW。設計采用的方案為地源熱泵(帶熱回收)作為本別墅中央空調系統的冷熱源，并且在使用空調的同時，免費提供生活熱水.
三、方案設計參數及依據

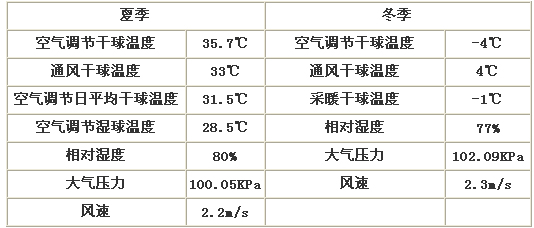

1、空調設計計算基本參數

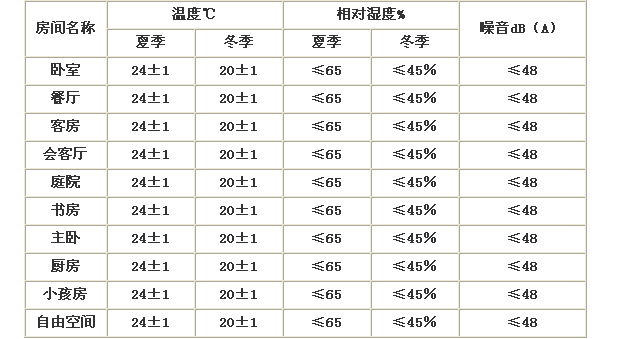

2、空調設計室內計算參數
3、空調設計遵守規范和標準
1)、本工程依據建設單位提供的建施圖。
2)、暖氣與通風工程施工及驗收規范。
3)、采暖通風與空氣調節設計規范。
4)、簡明空調設計手冊(中國建筑工業出版社、第二版)
5)、采暖空調制冷手冊(機械工業出版社)
6)、國家現行的其他相關規范及措施。
四、系統設計
1、系統特點
地源熱泵中央空調是以地能(地下水、地下沙土等蘊藏的能量)為主要能源，以電為輔助能源，開發利用地下取之不盡用之不竭的巨大能源、成本低、效果好、性能穩定的一種空調系統。先進的地源熱泵空調將地下取之不盡不能直接利用的低位能開發利用，成為可利用的高位能源，它不僅可以滿足冬季供熱、夏季制冷的需要，又能用來制取衛生熱水，解決了洗澡的供水問題，充分顯示了其一機三用的優越特性，是一種真正節能、環保無污染的好空調。地埋管循環工藝技術，可在地下水源豐富或缺水地區推廣使用，廣泛適用于商場、賓館、酒店、洗浴中心、住宅小區、別墅、分層租賃的商務寫字樓娛樂場所等各類場所。

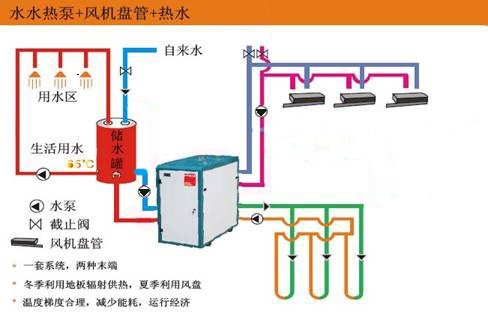

2、冷熱源系統
<,SPAN style="FONT-SIZE: 14px">經綜合分析，選用型號PWSRW130S-HGL的地源熱泵機組作為空調系統的冷熱源。該機組制冷量為40KW，制熱量為31.5KW，夏季提供7℃/12℃的冷水，冬季提供
